Tại sao ván ép phủ phim của bạn lại sủi bọt? Nguyên nhân và giải pháp chuyên nghiệp

Tại sao ván ép phủ phim của bạn lại sủi bọt? Nguyên nhân và giải pháp chuyên môn

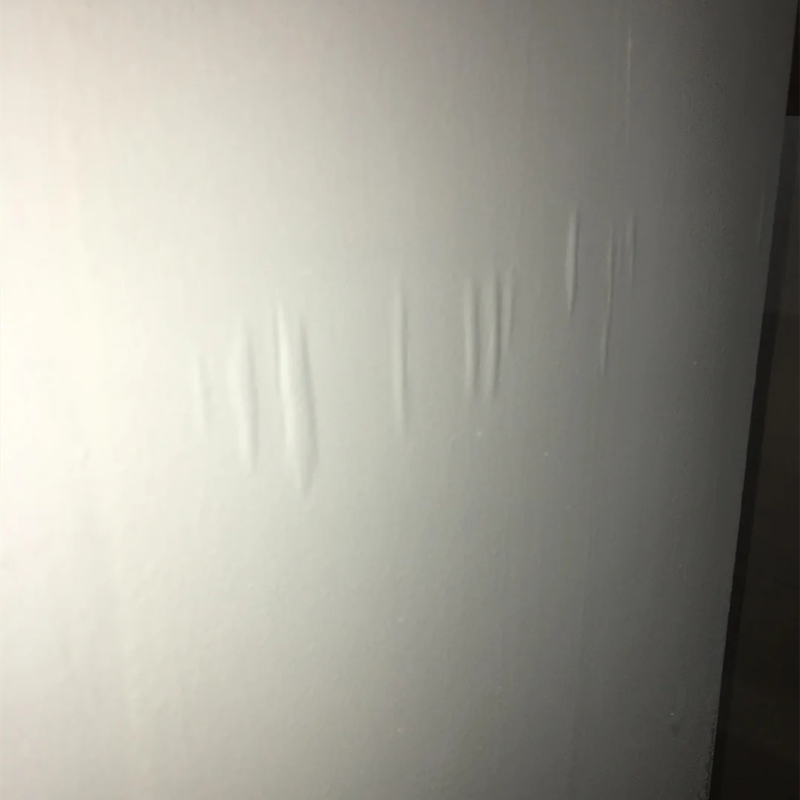

Trong quá trình sản xuất ván ép phủ phim chất lượng cao, hiện tượng sủi bọt và phồng rộp là một trong những khiếm khuyết về chất lượng phổ biến và có tính hủy hoại nhất. Những khuyết tật này không chỉ ảnh hưởng nghiêm trọng đến độ phẳng của bề mặt ván ép mà còn dẫn đến hiện tượng rỗ tổ ong trên bề mặt sau khi đổ bê tông, trực tiếp rút ngắn tuổi thọ của ván ép.

Khám phá sâu hơn về cơ chế vật lý của hiện tượng này cho thấy xung đột cốt lõi nằm ở sự tương tác giữa áp suất hơi bên trong và độ bền liên kết của ván ép trong quá trình ép nóng.

Nguyên nhân cốt lõi gây phồng, phồng rộp

1. Độ ẩm không được kiểm soát trong Veneer:

Đây là nguyên nhân phổ biến nhất gây phồng rộp. Khi độ ẩm của veneer vượt quá 12%, nhiệt độ cao của máy ép nóng (thường từ 125°C đến 130°C) làm cho nước tự do bên trong lõi bốc hơi nhanh chóng. Nếu hơi nước này không thể thoát ra kịp thời trước khi áp suất được giải phóng và áp suất bên trong vượt quá độ dính ban đầu của chất kết dính nhựa phenolic, độ ẩm sẽ tích tụ giữa các lớp và xuyên qua màng dính, tạo thành những chỗ phồng lên có thể nhìn thấy được. Hiện tượng này đặc biệt phổ biến ở các tấm ván được sản xuất bằng quy trình ép một bước, vì việc cán màng trực tiếp sẽ hạn chế các kênh tản ẩm.

Triệu chứng: Những vết phồng rộp này thường xuất hiện ở trung tâm của veneer và có màu nhạt hơn khi cắt ra.

2. Thông số quá trình ép nóng không đúng.

Ép nóng là một bước quan trọng trong việc hình thành các tấm ván nhiều lớp. Nhiều nhà máy, khi theo đuổi sản lượng, đã rút ngắn thời gian chu kỳ ép nóng hoặc sử dụng tốc độ giảm áp quá nhanh. Khi áp suất giảm đột ngột, khí áp suất cao bên trong tấm nở ra ngay lập tức và tác động vật lý này dễ dàng gây ra sự phân tách giữa các lớp.

Vì lý do này, các nhà sản xuất hàng đầu trong ngành đã bắt đầu chuyển sang sử dụng máy ép nóng tự động có độ chính xác cao do Geelong Machinery phát triển và sản xuất. Thiết bị này, thông qua thiết kế kiểm soát nhiệt độ và xả thông minh, có thể tự động điều chỉnh chu trình ép nóng theo độ dày của vật liệu tấm, đảm bảo độ ẩm bên trong được thoát ra một cách trơn tru mà không làm hỏng lớp dính.

3. Chất lượng keo và số lượng sử dụng

Nếu nhựa phenolic có hàm lượng chất rắn thấp và độ ẩm cao thì nguy cơ hình thành bong bóng sẽ tăng lên.

Chất kết dính phenolic có hàm lượng chất rắn thấp chứa độ ẩm quá mức, làm giảm độ bền liên kết và tăng sự bốc hơi ẩm trong quá trình ép nóng. Việc sử dụng chất kết dính không đồng đều có thể gây ra sự tập trung ứng suất cục bộ, dẫn đến biến dạng và phồng rộp khi gia nhiệt không đều.

Việc bôi keo không đủ hoặc quá nhiều có thể dẫn đến sự phân bố ứng suất không đồng đều sau khi gia nhiệt, gây ra hiện tượng bong tróc và phồng rộp cục bộ.

Giải pháp:

Để loại bỏ những vấn đề tiềm ẩn về chất lượng tại nguồn, các nhà sản xuất lâu đời thường sử dụng quy trình hai bước.

Điều này bao gồm việc ép nóng đầu tiên và chà nhám hai mặt bề mặt cho đến khi nó ổn định và đạt được độ mịn bề mặt ở mức micron trước khi cán.

Quá trình này đảm bảo liên kết chặt chẽ nhất ở cấp độ phân tử giữa giấy cán và sợi gỗ. Đồng thời, dây chuyền sản xuất cần được trang bị hệ thống giám sát độ ẩm trực tuyến để kiểm soát chặt chẽ độ ẩm của bo mạch lõi trong phạm vi tối ưu từ 8% đến 10%, kết hợp với logic giảm áp nhiều giai đoạn để đảm bảo giải phóng áp suất bên trong một cách trơn tru.

Đối với người mua, một cách hiệu quả để xác định sự hiện diện của vết phồng rộp ẩn trong ván ép là thông qua thử nghiệm gõ nhẹ. Một tấm ván đặc sẽ tạo ra âm thanh vang dội, ù rè khi gõ bằng que gỗ, còn những khu vực có lỗ rỗng hoặc chỗ lồi ẩn sẽ tạo ra âm thanh giòn, rỗng. Hơn nữa, thử nghiệm nước sôi (thử nghiệm WBP) là tiêu chí cuối cùng để xác minh hiệu suất liên kết. Chỉ dưới sự giám sát sản xuất nghiêm ngặt, ván ép nhiều lớp mới thực sự đạt được tần suất luân chuyển cao trên các công trường xây dựng, tạo ra giá trị kinh tế lớn hơn cho các nhà thầu.
